◾OpenDrop V4 / 数字微流控平台

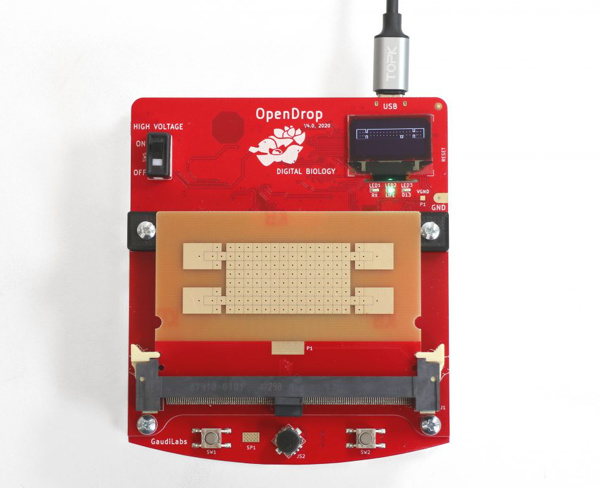

OpenDrop V4 是模块化电润湿控制器。驱动板配备了一个连接器，可以容纳一个带有 14×8 电极阵列和 4 个储液器的电路板盒。液体停留在层压到电路板上的薄疏水箔上。该设备通过随附的 USB-C 电缆从 USB 供电。所有电压电平都在设备上生成，可以使用内置软菜单设置 50-260V、直流或交流。

OpenDrop Cartridges：

OpenDrop V4 的模块化概念允许不同配置的墨盒：

1. 该设备带有预装的镀金电极阵列板，可以涂有任何介电层和适合电润湿的疏水涂层。

2. Open Cartridge Kit（不包括在内，单独出售）可以轻松开始使用现成的材料为裸露数字微流体应用制作您自己的电润湿盒。

3. OpenDrop V4 Cartridge（不包括在内，单独出售）是一种新开发的功能齐全的墨盒，能够“移动、混合、分流和储存分配”。14×8 电极阵列和 4 个储层由 15um ETFE 箔、疏水涂层和 ITO 顶盖层压而成。

4. 可选规格“带温度控制器”，可以使用带加热垫的OpenDrop V4 Cartridge（不包括在内，单独出售），电极板上的 3 个区域可以单独进行温度控制。

编程：

OpenDrop V4 可以独立操作，液滴可以通过内置的操纵杆移动。可以免费下载一种控制软件，用于从计算机对图案序列进行编程。该板还与 Adafruit Feather M0 控制器板兼容，并且可以通过免费的Arduino IDE重新编程以用于自定义特定应用。可以在OpenDrop GitHub上找到带有激活电极指令的示例代码。

产品特点:

• 模块化盒式系统

• 用于连接多达128个通道的电极板的连接器

• 镀金14×8电极阵列，尺寸2.75 mm×2.75 mm，间距4mil

• 储层–新电极阵列具有4个CT型储层

• 设备上USB电源产生的交流和直流电压。真正的交流电压驱动能力（50-260VAC）

• 所有128个电极的液滴感应反馈

• 32位AVR SAMD21G18微处理器，具有充足的内存和效率

• 电压等级、频率和AC/DC选择的设置

• 实际电压水平的电子读数

• 一个用于通信和供电的连接器（USB-C）

• 一个用于通信和供电的连接器（USB-C）

• 新型复音音频放大器和扬声器（它是一个合成器！）

• 盒带存在检测

• 反馈放大器

• 漂亮的游戏杆和2个按钮，3个LED

• 重置按钮

• 所有文件都是开源的，在KiCAD上设计

可选规格：“带磁铁”：

• 磁珠分离用移动磁铁

• 两台电机分别上下移动两块直径3mm的钕磁铁

• 电极x:5/y:2和x:10/y:2上控制的按钮

可选规格： “带温度控制器”：

• PID温度调节器

• 温度可以通过PC软件设置

• 需要内置加热器和温度传感器的特殊盒带

套件包含：

• 组装、编程和全面测试的OpenDrop V4电子板

• 1x镀金电极阵列电路板（无介电层或疏水层）

• USB线缆

--------------------------------------------------------------------------------------------------------

◾OpenDrop V4 Cartridge / 墨盒

新的OpenDrop V4墨盒是一个完全组装的墨盒系统，由电极板、15um ETFE箔、疏水涂层和ITO顶盖层压而成。该药筒具有4×8个可单独寻址的电极和4个CT型贮存器。使用基于水的“数字液体”，该墨盒可以在OpenDrop V4上移动、混合、分离和储液罐分配。液体可以从顶盖玻璃的侧面填充并移到容器中。装置检测到墨盒，ITO玻璃通过墨盒连接器连接到反馈放大器。

规格参数：

• 介电 15um ETFE 箔

• 涂层 FluoroPel（箔和盖玻片）

• 盖玻片

• 镀金 14×8 电极阵列，尺寸为 2.75 mm x 2.75 mm，电极间距为 4mil

• 液隙：240 nm

• 液滴体积：2 ul

• 储液容积：12ul

--------------------------------------------------------------------------------------------------------

◾OpenDrop V4 Cartridge, Heated Pads / 带加热垫墨盒

新的 OpenDrop V4 Cartridge 是一个完全组装的电极板盒系统，层压有 16um ETFE 箔、疏水涂层和 ITO 顶盖。该盒具有 4×8 个可单独寻址的电极和 4 个 CT 型储液器。对于特殊应用，该墨盒具有 3×2 带温度传感器的加热电极垫，用于调节。

规格参数：

• 3×2 带嵌入式温度传感器的电阻加热电极

• PC软件可分别设置3个区域的温度

• 环境温度范围至 100 °C

• 介电 16um ETFE 箔

• 涂层 FluoroPel（箔和盖玻片）

• 盖玻片

• 镀金 14×8 电极阵列，尺寸为 2.75 mm x 2.75 mm，电极间距为 4mil

• 液隙：240 nm

• 液滴体积：2 ul

• 储液容积：12ul

--------------------------------------------------------------------------------------------------------

◾Digital Liquid 5ml

可选规格：

• Blue/5ml


• Clear/5ml

• Red/5ml

• 三合一

--------------------------------------------------------------------------------------------------------

◾Open Cartridge Kit

--------------------------------------------------------------------------------------------------------

◾Digital Liquid – Magnetic Beads 200ul
