Virtex UltraScale FPGA VCU108评估套件(EK-U1-VCU108-G)

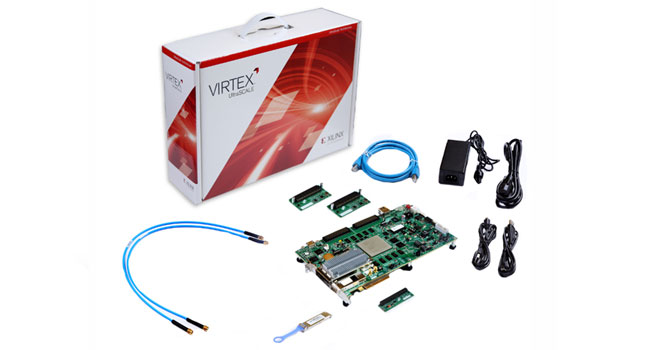

Virtex UltraScale FPGA VCU108 评估套件

Virtex UltraScale FPGA VCU108 评估套件是完美的开发环境，用于评估 Virtex UltraScale 器件提供的前所未有的性能、系统集成度和带宽水平。

产品负责人

姓名：刘工

电话：13381615204（同微信）

邮箱：sales@yixinkeyan.com

微信：扫描二维码添加

产品型号

产品名称 型号 货期 单价
Virtex UltraScale FPGA VCU108 评估套件 EK-U1-VCU108-G 3-4周 折扣价

目前产品均为在售中，如果您对产品的规格参数、报价、货期等信息有任何问题，请随时和我们或者产品负责人联系，我们将在收到您的询问信息后第一时间给您回复。

产品描述

Virtex™ UltraScale™ FPGA VCU108 评估套件是完美的开发环境，用于评估 Virtex UltraScale 器件提供的前所未有的性能、系统集成度和带宽水平。

该套件为需要大量数据流和数据包处理的原型系统提供了一个理想的平台，例如 400+ Gbps 系统、大规模仿真和高性能计算。

主要特性与优势：

  • 4 MB RLD3 元件内存接口；

  • 2 个 2.5 GB DDR4元件内存接口；

  • 4 x 28 Gbps CFP2 和 QSFP28 光接口；

  • PCIe Gen3 x8

  • 2 x FPGA Mezzanine Card (FMC)接口，用于 I/O 扩展

  • 采用符合 ROHS 标准的 VCU108 套件，包括 XCVU095-2FFVA2104E FPGA

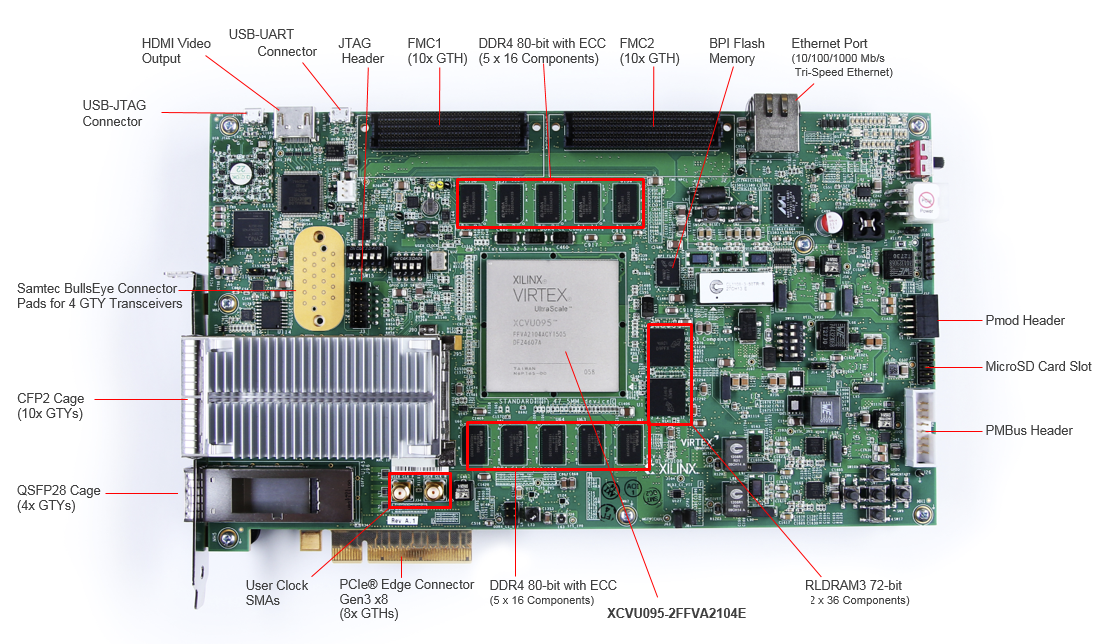

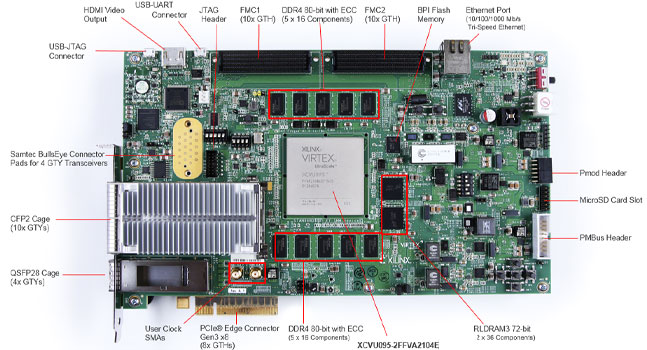

规格参数：

Configuration

  • Onboard JTAG configuration circuitry to enable configuration over USB

  • JTAG header provided for use with AMD download cables such as the Platform Cable USB II

  • 1 Gb Linear x16 BPI flash memory

Memory

  • Two 4 GB DDR4 component memory interfaces (five [256 Mb x 16] devices each)

  • 4 MB RLD3 component memory interfaces (five [256 Mb x 16] devices each)IIC EEPROM: 8Kb

  • Micro Secure Digital (SD) connector

Communication & Networking

  • 4 x 28Gbps CFP2 cage

  • 4 x 28Gbps QSPF28 cage

  • GTY port(4 TX & RX) with pads for Samtec Bullseye Cable

  • Dual USB-to-UART Bridge with mico-B USB connector

  • PCI Express endpoint Gen3 x 8

  • 10/100/1000 Mbps Ethernet (SGMII)

Expansion Connectors

  • FMC HPC0 connector (ten GTH transceivers)

  • FMC HPC1 connector (ten GTH transceivers)

  • PMOD (1x6 0.1" Header)

Power

  • AC Power adapter (12V) or ATX

Clocking

  • SI5335A Quad Clock Generator

  • Si570 IIC Programmable LVDS Clock Generator

  • SI5328C Clock Multiplier and Jitter Attenuator

  • Subminiature version A (SMA) connectors (differential)

Analog

  • XADC header Power management with PMBus voltage monitoring through Maxim power controllers and GUI, current monitoring via FPGA SYSMON GUI

Control & I/O

  • User Push Buttons (x5)

  • User DIP Switch (4-position)

  • SMA User I/O (Diff Pair)

Display

  • HDMI video output

  • User & Status LEDs
